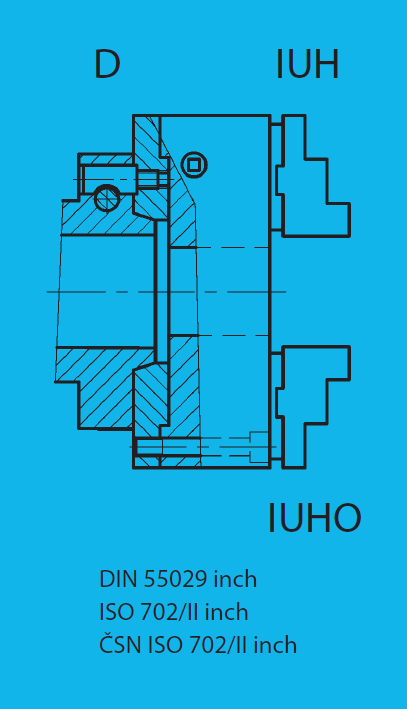

Samostrediace univerzálne sklúčidlo s medziprírubou s reverznou čeľusťou IUHO, DIN 55029 Inch

Značka:

Kategória: Sklúčidlá Značka: DIN 55029 Inch Značka: TOS Svitavy

IUH – TYP 243810.0
IUHO – TYP 243827.0¹⁾

Priemer		3			4			6
		SUPERIOR		STANDARD	SUPERIOR		STANDARD	SUPERIOR		STANDARD
				kg			kg			kg
100	D3	103163	103263	3,75	104163	104263	3,85	—	—	—
125	D3	123163	123263	6,35	124163	124263	6,45	126163	126263	6,60
125	D4	123164	123264	6,45	124164	124264	6,55	126164	126264	5,90
160	D3	163163	163263	9,55	164163	164263	9,75	166163	166263	10,15
160	D4	163164	163264	9,75	164164	164264	9,90	166164	166264	10,35
160	D5	163165	163265	9,85	164165	164265	9,90	166165	166265	10,45
200	D3	203163	203263	19,40	204163	204263	19,55	206163	206263	21,15
200	D4	203164	203264	19,35	204164	204264	19,40	206164	206264	21,40
200	D5	203165	203265	19,80	204165	204265	19,95	206165	206265	21,50
200	D6	203166	203266	20,60	204166	204266	20,50	206166	206266	22,40
250	D4	253164	253264	30,60	254164	254264	31,80	256164	256264	32,15
250	D5	253165	253265	30,90	254165	254265	32,40	256165	256265	33,45
250	D6	253166	253266	31,85	254166	254266	32,80	256166	256266	33,90
250	D8	153168	253268	31,20	254168	254268	31,90	256168	256268	33,80
310	D5	313165	313265	54,50	314165	314265	55,65	316165	316265	57,20
310	D6	313166	313266	55,60	314166	314266	56,80	316166	316266	59,40
310	D8	313168	313268	57,50	314168	314268	58,75	316168	316268	60,80
310	D11	313161	313261	57,60	314161	314261	58,20	316161	316261	61,40
400	D6	403166	403266	101,85	404166	404266	103,55	406166	406266	105,25
400	D8	403168	403268	103,40	404168	404268	105,65	406168	406268	107,15
400	D11	403161	403261	105,60	404161	404261	106,70	406161	406261	109,60
500	D11	503161	503261	176,20	504161	504261	178,15	506161	506261	182,60

1) iba trieda superior

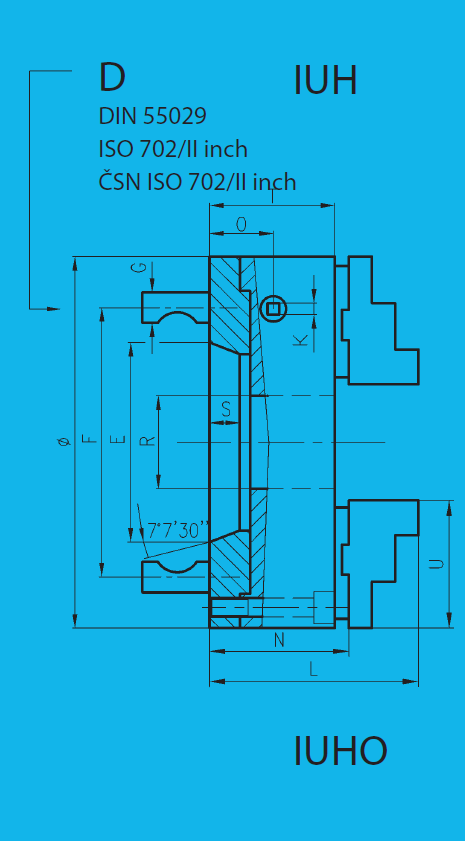

Priemer	Veľkosť kužeľa	E	F	K	L	N	O	R	S	T	U
100	3	53,9	70,6	8	111,0	84,4	44,0	23	10	78	46
125	3	53,9	70,6	8	121,6	90,4	46,0	29	10	82	56
125	4	63,5	82,6	8	121,6	90,4	46,0	29	10	82	56
160	3	63,9	70,6	9	132,4	95,4	46,0	48	10	86	67
160	4	63,5	82,6	9	132,4	95,4	46,0	48	10	86	67
160	5	82,5	104,8	9	132,4	97,4	48,0	48	12	88	67
200	3	53,9	70,6	11	150,5	110,5	50,5	52	10	99	76
200	4	63,5	82,6	11	150,5	110,5	50,5	52	10	99	76
200	5	82,5	104,8	11	157,5	117,5	57,5	52	12	106	76
200	6	106,3	133,4	11	157,5	117,5	57,5	52	13	106	76
250	4	63,5	82,6	12	168,5	118,5	54,5	62	10	107	91
250	5	82,5	104,8	12	168,5	118,5	54,5	78	12	107	91
250	6	106,3	133,4	12	176,5	126,5	62,5	78	13	115	91
250	8	139,7	171,4	12	176,5	126,5	62,5	78	14	115	91
310	5	82,5	104,8	14	189,4	136,4	64,0	80	12	129	108
310	6	106,3	133,4	14	189,4	136,4	64,0	104	13	129	108
310	8	139,7	171,4	14	199,4	146,4	74,0	108	14	139	108
310	11	196,8	235,0	14	199,4	146,4	74,0	108	16	139	108
400	6	106,3	133,4	17	217,9	155,9	70,0	104	13	141	122
400	8	139,7	171,4	17	217,9	155,9	70,0	137	14	141	122
400	11	196,8	235,0	17	220,9	160,9	77,0	144	16	146	122
500	11	196,8	235,0	17	248,1	179,0	96,0	190	16	167	133
