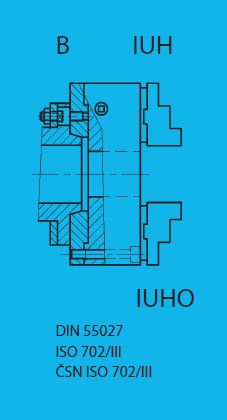

Samostrediace univerzálne sklúčidlo s medziprírubou s reverznou čeľusťou IUHO, DIN 55027

Značka:

Kategória: Sklúčidlá Značka: DIN 55027 Značka: TOS Svitavy

IUH – TYP 243810.0
IUHO – TYP 243827.0¹⁾

Priemer		3			4			6
		SUPERIOR		STANDARD	SUPERIOR		STANDARD	SUPERIOR		STANDARD
				kg			kg			kg
100	B3	103143	103243	3,25	104143	104243	3,30	—	—	5,80
125	B3	123143	123243	5,55	124143	124243	5,60	126143	126243	5,60
125	B4	123144	123244	5,35	124144	124244	5,40	126144	126244	8,95
160	B3	163143	163243	8,45	164143	164243	8,65	166143	166243	8,60
160	B4	163144	163244	8,35	164144	164244	8,40	166144	166244	8,50
160	B5	143145	163245	8,30	164145	164245	8,30	166145	166245	18,45
200	B3	203143	203243	17,60	204143	204243	17,90	206143	206243	18,30
200	B4	203144	203244	17,45	204144	204244	17,70	206144	206244	18,20
200	B5	203145	203245	17,35	204145	204245	17,50	206145	206245	18,35
200	B6	203146	203246	17,40	204146	204246	17,55	206146	206246	30,05
250	B4	253144	253244	28,55	254144	254244	28,70	256144	256244	30,10
250	B5	253145	253245	28,35	254145	254245	28,35	256145	256245	31,20
250	B6	253146	253246	39,15	254146	254246	29,40	256146	256246	31,30
250	B8	253148	253248	29,30	254148	254248	29,30	256148	256248	54,15
310	B5	313145	313245	51,30	314145	314245	52,15	316145	316245	53,50
310	B6	313146	313246	50,20	314146	314246	51,70	316146	316246	52,80
310	B8	313148	313248	52,45	314148	314248	51,30	316148	316248	51,30
310	B11	313141	313241	51,80	314141	314241	50,90	316141	316241	101,55
400	B6	403146	403246	98,90	404146	404246	99,90	406146	406246	100,40
400	B8	403148	403248	98,20	404148	404248	99,30	406148	406248	104,90
400	B11	403141	403241	101,55	404141	404241	100,65	406141	406241	168,95
500	B11	503141	503241	164,60	504141	504241	165,90	506141	506241

1) iba trieda superior

Priemer	Veľkosť kužeľa	E	F	G	K	L	N	O	R	S	T	U	V	W
100	3	53,9	70,6	12	8	100,0	73,4	33,0	23	10	67	46	M10	75,0
125	3	53,9	70,6	12	8	108,6	77,4	33,0	28	10	69	56	M10	75,0
125	4	63,5	82,6	12	8	108,6	77,4	33,0	28	10	69	56	M10	85,0
160	3	63,9	70,6	12	9	119,4	82,4	33,0	48	10	73	67	M10	75,0
160	4	63,5	82,6	12	9	119,4	82,4	33,0	48	12	73	67	M10	85,0
160	5	82,5	104,8	12	9	119,4	82,4	33,0	48	10	73	67	M10	104,8
200	3	53,9	70,6	12	11	142,5	102,5	42,5	52	10	91	76	M10	75,0
200	4	63,5	82,6	12	11	142,5	102,5	42,5	52	10	91	76	M10	85,0
200	5	82,5	104,8	12	11	142,5	102,5	42,5	52	12	91	76	M10	104,8
200	6	106,3	133,4	14	11	142,5	102,5	42,5	52	13	91	76	M12	133,4
250	4	63,5	82,6	12	12	154,5	104,5	40,5	62	10	93	91	M10	85,0
250	5	82,5	104,8	12	12	154,5	104,5	40,5	78	12	93	91	M10	108,8
250	6	106,3	133,4	14	12	162,5	112,5	48,5	78	13	101	91	M12	133,4
250	8	139,7	171,4	18	12	162,5	112,5	48,5	78	14	101	91	M16	171,4
310	5	82,5	104,8	12	14	174,4	121,4	49,0	80	12	114	108	M10	104,8
310	6	106,3	133,4	14	14	174,4	121,4	49,0	104	13	114	108	M12	133,4
310	8	139,7	171,4	18	14	184,4	131,4	59,0	108	14	124	108	M16	171,4
310	11	196,8	235,0	22	14	184,4	131,4	59,0	108	16	124	108	M20	235,0
400	6	106,3	133,4	14	17	202,9	140,9	55,0	104	13	126	122	M12	133,4
400	8	139,7	171,4	18	17	202,9	140,9	55,0	137	14	126	122	M16	171,4
400	11	196,8	235,0	22	17	209,9	147,9	62,0	144	16	133	122	M20	235,0
500	11	196,8	235,0	22	17	233,1	164,0	66,0	190	16	143	133	M20	235,0
